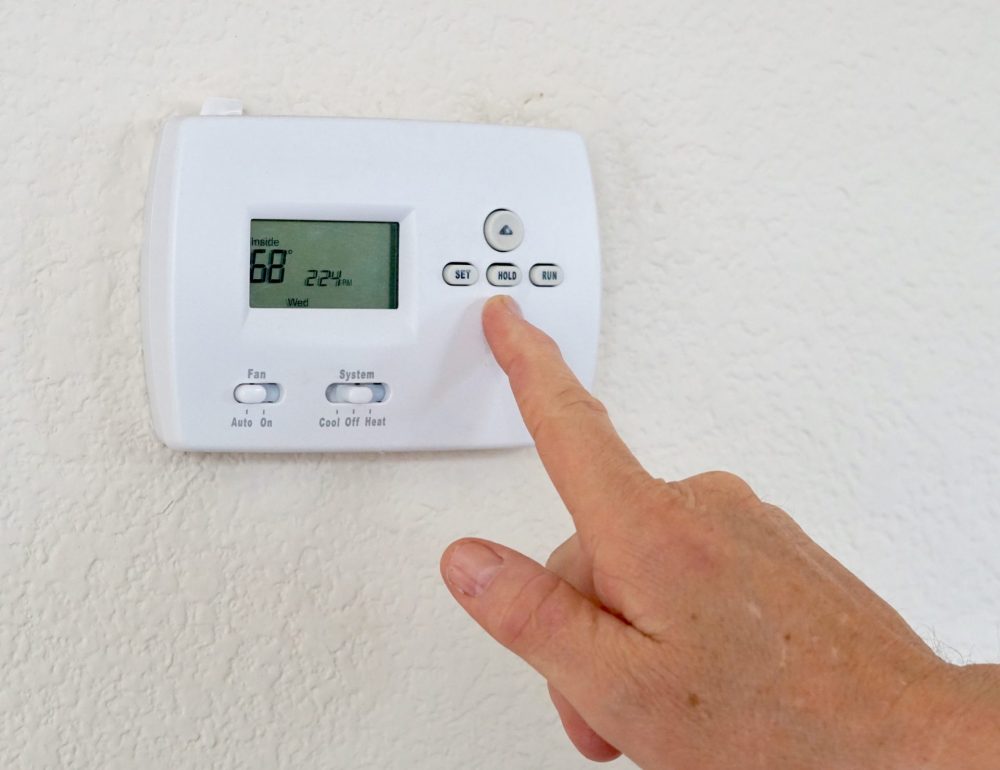

Il termostato controlla il sistema di riscaldamento e raffreddamento in casa ed è un dispositivo a bassa tensione abbastanza facile da sostituire. Molto spesso i vecchi termostati, che richiedono una regolazione manuale, vengono sostituiti con i nuovi che cambiano automaticamente la temperature negli orari prestabiliti.
Nonostante le nuove tecnologie, le persone sono spesso confuse dal sistema con cui vengono etichettati i fili a bassa tensione, poiché variano dal vecchio al nuovo termostato. Contrariamente alla credenza popolare, le lettere non corrispondono ai colori dei fili, ma vengono usate per indicare i vari segnali di funzione.
Come funziona un termostato
Il termostato è collegato ad un impianto di riscaldamento o ad un condizionatore d’aria e ha la stessa funzione di un’interruttore che accende e spegne automaticamente l’unità in base all’impostazione. Tra il termostato e l’impianto di riscaldamento o di raffreddamento ci sono una serie di fili a bassa tensione, che vanno dai terminali di controllo del termostato alle viti dei terminali sulla morsettiera di controllo del riscaldamento. I connettori dei terminali hanno dei contrassegni, che servono ad indicare il collegamento tra l’impianto ed il termostato.
La maggior parte dei fili funziona su un’alimentazione a 24 volt fornita da un trasformatore, il quale alimenta il cablaggio del termostato in sicurezza. Tuttavia, è una buona precauzione di sicurezza spegnere il circuito prima di sostituire il nuovo dispositivo o lavorare con i fili a bassa tensione.
Consigli per la sostituzione
Quando si installa un nuovo termostato che è simile al vecchio bisogna collegare ogni filo al terminale che ha lo stesso marchio del nuovo. Per rendere l’operazione più semplice, potreste voler etichettare i fili con piccole linguette di nastro adesivo prima di procedere con l’operazione di sostituzione.
Può capitare che il nuovo termostato abbia amarcature diverse o, che potrebbe non usare tutti i fili che erano collegati alla vecchia unità. Alcuni nuovi termostati non richiedono più di due fili e funzionano correttamente se lasciamo i fili extra scollegati. Inoltre può anche avere terminali extra che non si applicano al vostro particolare sistema di riscaldamento o raffreddamento. È importante consultare le istruzioni per determinare quali connessioni devono essere fatte.
Lettere terminali del termostato
- R: Il terminale R rappresenta l’alimentazione del riscaldamento a 24 volt. -colore rosso
- G: Il terminale G controlla il relè del ventilatore ed è responsabile dell’accensione e dello spegnimento automatico o manuale del ventilatore tramite il termostato. – colore verde
- RC: Il terminale RC è usato per controllare il condensatore di raffreddamento. (Il termostato chiama il raffreddamento e i segnali vengono inviati per alimentare il condensatore e la ventola, raffreddando la casa.) – colore rosso
- RH: Il terminale RH controlla la valvola del riscaldamento. (Il termostato chiama il riscaldamento inviandogli un segnale per alimentare il ventilatore o la caldaia, riscaldando la casa.) – colore rosso
- W:contrassegna la chiamata di calore- colore bianco
- Y:contrassegna la chiamata di raffreddamento- colore giallo
- C: cavo comune- colre blu o nero
